iLive es un nuevo sistema de mezcla digital, diseñado para sonorización en directo, y que ofrece un formato totalmente modular, capaz de adaptarse a cualquier situación. Este tipo de configuración, le ofrece la posibilidad de controlar el sistema de mezcla, completamente autónomo, desde la superficie de control iLive de su elección.

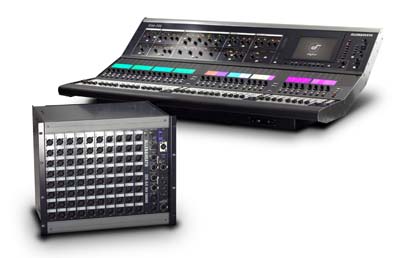

El sistema de mezcla digital iLive separa la superficie de control del elemento de procesado de audio, proporcionando muchas ventajas sobre los tradicionales sistemas analógicos. Así, los dos componentes básicos del sistema son el rack de mezcla iDR-64 y una de las cuatro superficies de control disponibles,
A diferencia de otras soluciones digitales, el rack iDR-64 es un sistema de mezcla autónomo, que lleva el audio y su procesado DSP allí donde es necesario... el escenario. Esta arquitectura proporciona una libertad total para la configuración del sistema, tanto en lo referente a la señal de audio como a la señal de control, manteniendo al mínimo la latencia.
iLive incorpora potentes procesadores de efectos, lo que hace innecesario el uso de caros y pesados racks de efectos externos. Esto no solo reduce espacio, sino que reduce espectacularmente el tiempo de montaje. La conexión entre la consola de control y el rack de mezcla se realiza por medio de un cable CAT5, lo que elimina también la necesidad de disponer de las caras y voluminosas mangueras multifilares. En caso de que se interrumpa la conexión ambos elementos en pleno funcionamiento, el rack de mezcla mantiene sus ajustes y continúa procesando el audio. Sólo se pierde el control desde la superficie de control. El sistema sigue buscando en todo momento la conexión y restablece la comunicación una vez que ha sido reconectado. Este proceso es idéntico tanto en las conexiones de la red de audio como en las de control.
En todo momento, se dispone de una plena capacidad de procesado. Cada una de las 64 entradas dispone de puerta, ecualización paramétrica, compresor, limitador / de-esser y retardo, mientras que cada una de las 32 salidas de mezcla poseen su propio ecualizador gráfico de 1/3 de octava, ecualizador paramétrico, compresor, limitador y retardo. . Incluso la mezcla PAFL dispone de procesado de retardo para alinear el monitoraje a la PA.
Toda la configuración del sistema puede ser almacenada en la propia consola o en una pastilla de memoria externa USB, lo que hace espectacularmente fácil adaptarse a diferentes recintos, aplicaciones o artistas. Todos los parámetros pueden ser guardados, actualizados y recuperados, por lo que los ingenieros de sonido pueden llevar consigo sus propios ajustes y librerías, lo que permite ahorrar un tiempo precioso en el montaje.
Dado que ILive es un sistema modular, puede suministrarse en su formato estándar o configurado según sus necesidades. Los módulos de entrada y salida son intercambiables entre el rack de mezcla y la superficie de control.
El corazón del sistema es el rack de mezcla iDR10, equipado el módulo iDR-64, un motor de mezcla modular que proporciona 64 canales y 32 mezclas que pueden ser asignados como auxiliares, grupos, matriz y principal (seleccionable entre mono hasta LCR con sub mezcla). iDR-64 utiliza un potente grupo de dispositivos DSP de altas prestaciones para proporcionar procesado total de canales y mezcla.
Las entradas incluyen control del preamplificador, filtro HPF, ecualización totalmente paramétrica, puerta de ruido, de-esser, compresor, limitador y retardo. Cada mezcla dispone de su propio ecualizador gráfico de tercio de octava, además de un ecualizador paramétrico, compresor, limitador y retardo. También se cuenta con efectos internos. Incluso la mezcla PAFL dispone de procesado de retardo para alinear el monitoraje a la PA.

La superficie de control iLive
La superficie de control de iLive es el interface principal con que cuenta el usuario para la mezcla. Se conecta al rack de mezcla utilizando un cable CAT5.
En esta superficie de control, está a disposición del ingeniero toda la información de sistema y de control que necesita. Están disponibles configuraciones de 20, 28, 36 o 44 faders, con cuatro capas que permiten que el usuario pueda disponer de 80, 112, 144 o 176 canales asignables libremente como canales de entrada, masters de mezcla, grupos DCA y controladores MIDI. Incluso la configuración más simple es capaz de manejar una mezcla completa de 64 canales.
ILive ofrece un innovador interface de canal que mantiene el tradicional aspecto de una consola analógica con sus controles del tipo un botón para cada función, y un visualizador que proporciona al usuario una visión rápida de todos los ajustes. Para acceder al procesado de un canal o mezcla, simplemente es necesario pulsar la tecla SEL en el canal correspondiente. Para obtener una información más gráfica y detallada, la información sobre los parámetros puede ser también mostrada sobre una pantalla táctil.
El procesado del canal también es controlable offline y online utilizando el software iLive System Manager que funciona en un ordenador PC. La información de control de iLive se transmite vía TCP/IP a través de Ethernet (tanto la superficie de control como el rack de mezcla están equipados con distribuidores Ethernet, facilitando la configuración de sofisticadas redes de control).
El panel posterior de la superficie de control de iLive dispone de espacio para colocar hasta 4 módulos IO, una combinación de hasta 32 entradas y salidas, de forma que es posible disponer de audio local en la superficie de control. La fuente de alimentación interna puede ser complementada con una fuente de alimentación suplementaria IPS10 de montaje en rack, disponiendo así de alimentación redundante.
Las conexiones incluyen salidas de monitoraje local a través de XLR, salidas de auriculares a través de conectores ¼” y 3.5 mm, conectores XLR para una entrada analógica de monitoraje PAFL y conexiones talkback para el caso de que no se utilice EtherSoud, puertos USB frontales y posteriores para la inserción de dispositivos de almacenamiento externos y una salida para un monitor VGA externo.

El rack de mezcla
iDR10 es el rack de mezcla en formato 19" que aloja el módulo de mezcla iDR-64 DSP, la CPU, y los módulos RAB2 (audio remoto), así como 10 zócalos para tarjetas de interface de audio de 8 canales, en sus variantes analógica y digital. Este sistema de mezcla puede comunicarse con una de las cuatro superficies de control iLive disponibles, los controles remotos programables de la serie PL de Allen&Heath y GPIO, así como dispositivos fabricados por terceros y ordenadores. Esta comunicación se realiza vía Ethernet, y permite el control remoto a distancias de hasta 100 metros, usando un único cable CAT5.
El rack incorpora tarjetas de audio de 8 canales, así como preamplificadores de micro / línea controlados digitalmente, salida de línea balanceada, y módulos opcionales de entrada y salida digital. El interface de audio remoto dispone de dos redes EtherSound de baja latencia: una de ellas transporta el audio de/hacia la superficie de control y otros equipos EtherSound presentes en la instalación, sustituyendo a la típica manguera multifilar. La otra red está prevista para la ampliación del sistema y la distribución de audio; por ejemplo, para interconectar dos unidades y disponer de 128 entradas, o dividir la señal de audio para alimentar dos unidades funcionando como FOH / monitores, o distribuir la señal para grabación multipista y reproducción.
Controlable remotamente desde el sistema Ixon Remote.


Componentes y opciones del sistema

Fuente de alimentación iPS-10

Fuente de alimentación en formato 2U 19" para iLive- 80/112/144/176.

Módulo Remote Audio (RAB-2)
Este nuevo módulo permite utilizar las opciones de interface actuales o futuras en los MixRacks iDR10 e iDR0, pero también en las superficies de control iLive.
Los módulos de opción RAB-2 se introducen desde el frontal, por la que la tarjeta no debe ser extraída del MixRack; este es el mismo sistema utilizado como opción Puerto B en los MixRacks iDR-32 e iDR-48 de la Serie T. Así, ahora, sólo existe un tipo de tarjeta RAB-2 utilizable tanto para los MixRacks como para las Superficies de control.

Módulo Surface CPU
Se encarga de la gestión de la superficie de control y la comunicación con el rack de mezcla. También proporciona puertos Ethernet adicionales, e interface MIDI y PLAnet.

Módulo de entradas Micro/Línea
8 preamplificadores microfónicos de alta calidad con conectores XLR. Ganancia controlada de forma remota, en pasos de 1 dB. 80 dB de gama de ganancia, incluyendo el pad de 25 dB. Alimentación phantom +48V con activación individual y LED de estado remoto o local. LED de comprobación de PAFL activo.

Módulo doble de entradas Micro/Línea
Este módulo dispone también de 8 preamplificadores, pero dispone también de 16 conexiones de entrada, con posibilidad de conmutar entre las entradas A o B. Es posible la conexión de hasta 128 fuentes.

Módulo de entrada digital
8 canales configurados como 4 entradas digitales estéreo, cada una de ellas con posibilidad de selección de 3 formatos: AES3, SPDIF y óptico. Conversión de frecuencia de muestreo de 32kHz a 96kHz. LED de comprobación de PAFL activo.

Módulo de salida de línea
8 salidas de línea balanceada electrónicamente, a través de conectores XLR, con LED de estado de Mute, y LED de comprobación por canal de PAFL activo.

Módulo de salida digital
8 canales configurados como 4 salidas digitales estéreo, disponibles simultáneamente en 3 formatos: AES3, SPDIF y óptico. LED de estado de Mute y LED de comprobación por canal de PAFL activo.

Módulo de salidas múltiples
Este módulo dispone de salidas para:
-ADAT: óptico, 2 x 8 salidas a través de Lightpipe
-iDR expander: 2 x 8 salidas a través de XLR, hasta 300 m
-Aviom: salida a través de CAT5 para sistemas de monitorización personal AVIOM
-Hearback: salida a través de CAT5 para sistemas de monitorización personal Hearback

iDR10 Rack
Rack de 19" con sistema interno de amortiguación contra golpes. Dispone de diez ranuras para alojar módulos I/O +RAB2, módulos DSP y CPU.
Controlable remotamente desde el sistema Ixon Remote.

iDR10 PSU
Pueden instalarse uno o dos módulos de fuente de alimentación en la parte posterior del iDR10 Mix Rack.

Módulo iDR-64 DSP
Motor DSP de mezcla que dispone de 64 canales de entrada y 32 buses de mezcla configurables, además de DSP adicional para salidas opcionales y procesado de efectos.

Módulo IDR-64 xFx
Motor DSP de mezcla que dispone de 8 motores FX que pueden utilizarse como efectos del sistema o como efectos insertados. Los retornos de efecto disponen de ecualización paramétrica de cuatro bandas. Su librería de efectos incluye efectos de modulación e incorpora un nuevo gestor de la librería que facilita el acceso.
En este módulo se han implementado emulaciones de unidades de efectos que son consideradas estándares de la industria, como por ejemplo Orban 286, Amek 9098, Drawmer MX50, Lexicon 480, EMT, efectos de modulación y simulación de válvulas.
Este módulo necesita la versión 1.2 de software.

64 Track EtherSound Recorder
Permite la interconexión con una aplicación DAW.

Tarjeta opcional EtherSound A (ESA)
Puede ser conectada al módulo Mix-Rack RAB2 para proporcionar audio remoto EtherSound de/hacia la superficie de control y otros dispositivos compatibles EtherSound.

Tarjeta opcional EtherSound B (ESB)
Puede ser conectada al módulo Mix-Rack RAB2 para proporcionar una ampliación del sistema EtherSound, incluyendo split de 64 canales de micrófono o ampliación hasta 128 entradas. También puede ser utilizada para grabación multipista.
